Socavación en puentes: cómo se suman la general, la por contracción y la local en pilas

Más puentes se caen por socavación que por sismo, sobrecarga o falla de materiales juntos. Y el mecanismo es siempre el mismo: el río excava el lecho alrededor de la fundación hasta dejarla sin apoyo, casi siempre durante una crecida, y casi siempre sin que nadie lo vea porque ocurre bajo el agua turbia y se rellena parcialmente cuando la crecida pasa. Una inspección posterior al evento puede mostrar un lecho aparentemente intacto sobre una fundación que ya perdió su empotramiento.

Las tres socavaciones se suman

La profundidad de diseño no es un solo número: es la superposición de tres procesos con causas independientes.

1. Socavación general (degradación)

Es el descenso del lecho en todo el tramo, independiente del puente: ocurre igual si el puente no existiera. La causa puede ser una crecida —descenso transitorio— o un desequilibrio de largo plazo, como extracción de áridos aguas abajo, un embalse que retiene el sedimento o una corta de meandro que aumenta la pendiente. Se estima con métodos de régimen (Lischtvan-Lebediev es el habitual en la práctica latinoamericana) o comparando perfiles longitudinales históricos.

2. Socavación por contracción

El terraplén de acceso reduce el ancho disponible; el caudal es el mismo, la velocidad sube y el lecho se profundiza hasta recuperar el equilibrio. Se distinguen dos casos según si el flujo aguas arriba arrastra o no sedimento:

Lecho vivo (llega sedimento desde aguas arriba):

Agua clara (no llega sedimento; el lecho se excava hasta acorazarse):

con $K_u=0,025$ en unidades SI y $D_m\approx 1,25D_{50}$. La condición se decide comparando la velocidad media con la velocidad crítica de arrastre: si $V<V_c$ es agua clara.

3. Socavación local en pilas

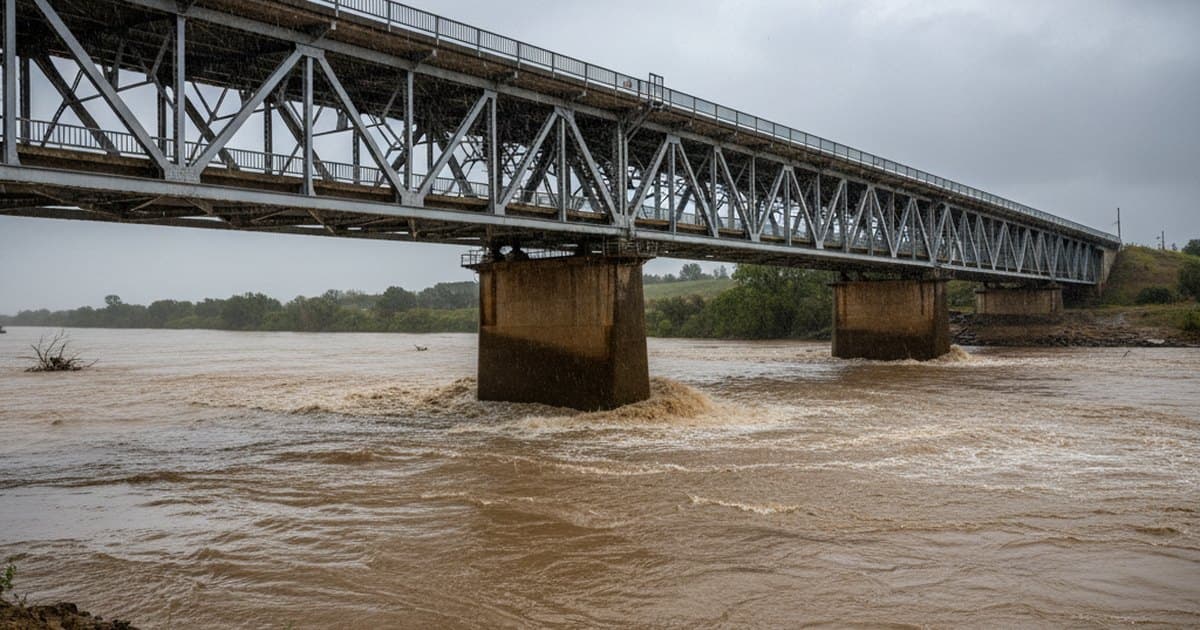

Es la más conocida y la que da los números más grandes. La pila obstruye el flujo, genera un vórtice de herradura en su base y una estela de vórtices verticales detrás; ambos excavan el sedimento. La ecuación de la HEC-18 (FHWA), que es la referencia estándar, es:

donde $a$ es el ancho de la pila, $y_1$ el tirante de aproximación y $F_1$ el número de Froude aguas arriba. Los factores de corrección:

Factor	Concepto	Valores típicos
$K_1$	Forma de la nariz de la pila	1,1 cuadrada; 1,0 circular; 0,9 aguzada
$K_2$	Ángulo de ataque del flujo	1,0 alineada; hasta 3,0 o más con esviaje
$K_3$	Condición del lecho	1,1 lecho plano; 1,1–1,2 dunas pequeñas
$K_4$	Acorazamiento por material grueso	$\le 1,0$; solo si $D_{50}\ge 2$ mm

Detalle crítico: $K_2$ es el factor que arruina los proyectos. Una pila rectangular larga con el flujo llegando a 30° respecto de su eje puede multiplicar por 3 la socavación local. Y el ángulo de ataque no es el del cauce en estiaje: en crecida el flujo se endereza y ataca las pilas con ángulos completamente distintos. Por eso las pilas circulares, aunque cuesten más, son la elección segura cuando el río migra.

Ejemplo

Pila circular de $a=1,50$ m, tirante de aproximación $y_1=4,0$ m, velocidad $V=2,8$ m/s, lecho de arena media.

• $F_1=\frac{2,8}{\sqrt{9,81\times 4,0}}=0,447$
• $K_1=1,0$ (circular); $K_2=1,0$ (una pila circular es insensible al ángulo); $K_3=1,1$; $K_4=1,0$
• ${\left(\frac{1,50}{4,0}\right)}^{0,35}=0,715$ y $0,447^{0,43}=0,718$

Casi 1,7 m solo de socavación local, a los que hay que sumar la general y la por contracción. Si la misma pila fuera rectangular de 1,5 m de ancho con el flujo a 30°, $K_1=1,1$ y $K_2$ podría llegar a 2,0: la socavación local subiría a más de 3,7 m. Ese factor de dos lo decide la geometría, no la hidrología.

Criterios de proyecto

• Verificar con la crecida de 100 años para el diseño y con la de 500 años como condición de verificación (que la fundación no falle, aunque haya daño).
• El sello de fundación debe quedar bajo la socavación total calculada, con un resguardo típico de 0,60 m.
• En pilotes, la socavación reduce la longitud efectiva y aumenta la longitud libre: hay que rehacer el análisis de pandeo y de empotramiento, no solo verificar la capacidad axial.
• La protección con enrocado es un paliativo, no una solución: se dimensiona con velocidad local incrementada y necesita filtro. Y hay que inspeccionarla, porque se pierde progresivamente.

Para el número de Froude de aproximación, la calculadora del número de Froude; para el caudal de diseño, análisis de frecuencia de crecidas.
