Diseño de enrocado (riprap) para proteger riberas: D50, espesor, talud y filtro

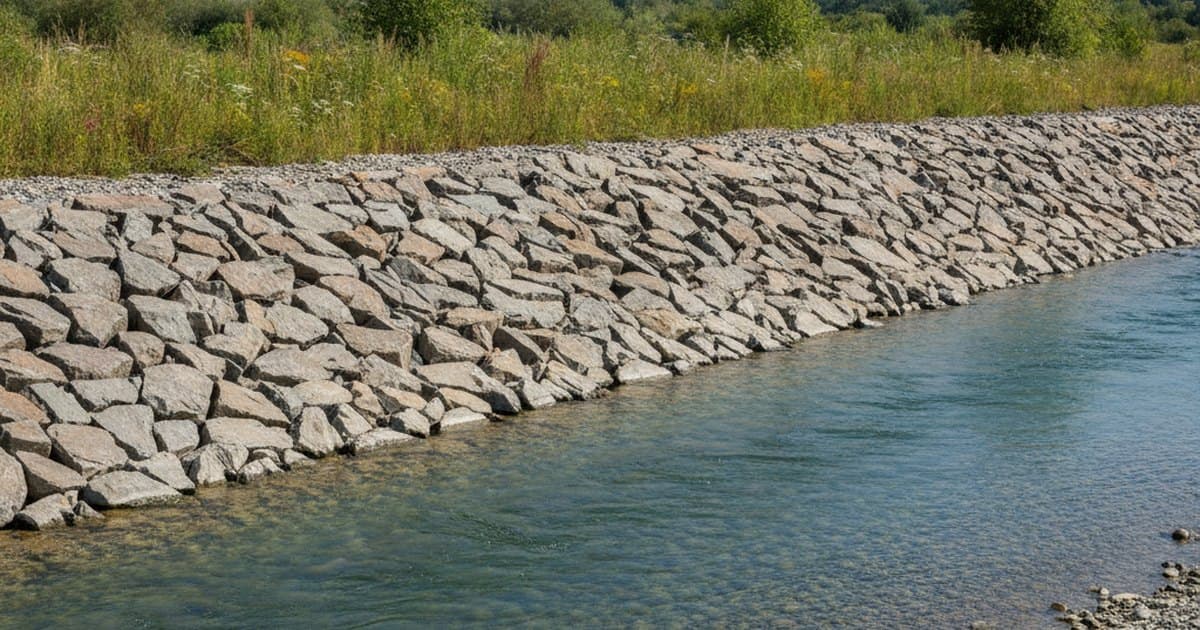

El enrocado es la protección de ribera más usada del mundo porque es simple, reparable y no necesita mano de obra especializada. También es la que más se ve fallar. La observación de terreno es constante: el enrocado rara vez falla porque la piedra sea demasiado pequeña. Falla por socavación del pie, por lavado del suelo a través de las juntas, o por una granulometría uniforme que no traba.

El tamaño de la piedra

El punto de partida es el equilibrio entre la fuerza de arrastre del flujo y el peso sumergido del bloque. La formulación clásica de Isbash entrega el tamaño estable para una velocidad dada:

con $C\approx 0,86$ para bloques bien trabados y $C\approx 1,20$ para bloques sueltos sobre el lecho. Para roca de ${\gamma }_s=26$ kN/m³ en agua dulce, $\left({\gamma }_s-{\gamma }_w\right)/{\gamma }_w=1,65$.

La formulación del USACE (EM 1110-2-1601), más usada en proyecto porque incorpora la curvatura del cauce y el talud, tiene la forma:

donde $S_f$ es un factor de seguridad (1,1 a 1,5), $C_s$ de estabilidad, $C_v$ de distribución de velocidad —1,0 en tramo recto, hasta 1,25 en curva—, $C_t$ de espesor, e $y$ el tirante. El término $K_1$ es el factor de talud, y es el que se olvida.

El factor de talud: por qué la ribera es más frágil que el fondo

Un bloque en el fondo horizontal solo debe resistir el arrastre. Un bloque en un talud además tiene una componente de su propio peso empujándolo pendiente abajo. La corrección es:

con $\theta$ el ángulo del talud y $\varphi$ el ángulo de reposo del enrocado (típicamente 40° a 42° para roca angular). Para un talud 2:1 ($\theta =26,6°$) y $\varphi =40°$:

Ese 0,717 entra elevado a $-1,25$ en la expresión de $D_{30}$: aumenta el tamaño requerido en un 52 % respecto del fondo plano. Y para un talud 1,5:1 ($\theta =33,7°$), $K_1=0,538$ y el aumento supera el 130 %. Por eso tender el talud es más barato que agrandar la piedra: pasar de 1,5:1 a 2:1 permite usar bloques bastante menores.

Las tres causas reales de falla

1. Socavación del pie

Es la causa número uno. El río excava bajo el borde inferior del enrocado, la capa se descalza y colapsa progresivamente hacia arriba, como una cremallera. Soluciones:

• Fundar el pie bajo la socavación esperada, calculada como en cualquier obra fluvial.
• Dejar un delantal de piedra suelta al pie, con volumen suficiente para que al socavarse el lecho el material se acomode solo y selle. Es la solución más robusta y la que menos mantenimiento pide.

2. Falta de filtro

El agua entra y sale por las juntas del enrocado con cada oscilación de nivel y arrastra las partículas finas del suelo natural. El enrocado queda intacto y flotando sobre un vacío, hasta que se hunde. La solución es un filtro granular o geotextil entre el suelo y la roca, cumpliendo los criterios de Terzaghi:

El primero impide que el suelo pase; el segundo, que el filtro se convierta en una barrera impermeable que genere subpresión. Con geotextil, además hay que verificar la abertura aparente contra el $D_{85}$ del suelo y traslapar los paños al menos 30 cm.

3. Granulometría uniforme

Un enrocado de piedras todas del mismo tamaño no traba: tiene huecos grandes por donde se pierde el filtro y cada bloque trabaja solo. Se recomienda una gradación amplia:

• $D_{100}\approx 1,5$ a $2,0D_{50}$
• $D_{15}\approx 0,4$ a $0,6D_{50}$
• Coeficiente de uniformidad $C_u=D_{60}/D_{10}$ del orden de 2 a 3

Y la forma importa: la roca angular de cantera traba mucho mejor que el canto rodado. Con bocón redondeado hay que aumentar el $D_{50}$ del orden de un 30 %.

Espesor y detalles de colocación

• Espesor mínimo: el mayor entre $1,5D_{50}$ y $1,0D_{100}$, y nunca menos de 30 cm. Bajo el agua o donde no se puede inspeccionar, aumentar un 50 %.
• Colocación: volteado desde altura baja para no segregar. Un enrocado "acomodado a mano" en la superficie y suelto abajo es una fachada.
• Coronamiento: el enrocado debe llegar sobre el nivel de la crecida de diseño más el borde libre, o el río lo flanquea por arriba y lo desmantela desde atrás.
• Transiciones: los extremos aguas arriba y aguas abajo deben empotrarse en la ribera. La erosión regresiva por el extremo es la segunda causa de falla más común.

Ejemplo rápido

Canal con $V=2,5$ m/s, roca angular ${\gamma }_s=26$ kN/m³, bloques trabados ($C=0,86$). Por Isbash:

Unos 27 cm en fondo plano. En un talud 2:1, aplicando el factor $K_1=0,717$, el tamaño requerido sube a del orden de 40 cm. Espesor mínimo: $1,5\times 0,40=0,60$ m, con filtro granular o geotextil bajo toda la superficie y delantal al pie.

Para calcular la velocidad media en la sección, la calculadora de Manning; para las velocidades admisibles según material, la guía de taludes según material.
