Riego por goteo: laterales con el factor de Christiansen y uniformidad de emisión

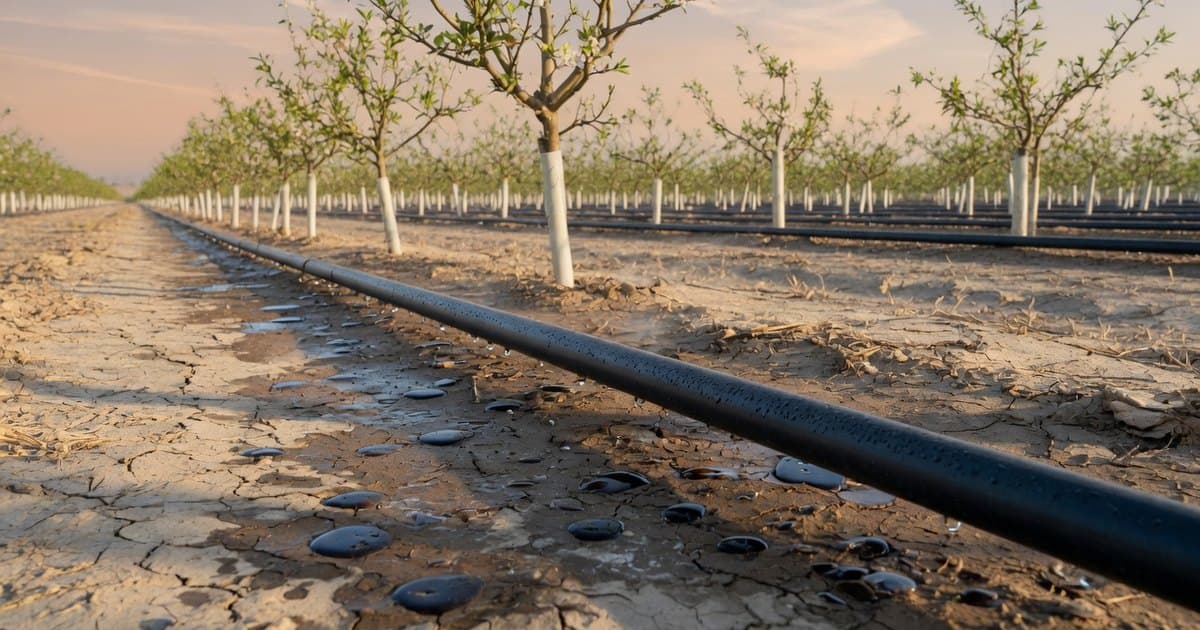

Un sistema de goteo bien diseñado entrega casi el mismo caudal en el primer gotero y en el último. Uno mal diseñado riega en exceso la cabecera y deja con sed el final del lateral, y esa diferencia se paga en rendimiento, porque el agricultor compensa regando más tiempo a todo el cuartel. La herramienta clásica para evitarlo es calcular bien la pérdida de carga en un tubo con muchas salidas, y para eso existe el factor de Christiansen.

Tubería con salidas múltiples

En un lateral el caudal disminuye a lo largo del tubo, así que la pérdida real es una fracción de la que habría si todo el caudal recorriera el largo completo. Con Hazen-Williams en unidades SI:

El factor de Christiansen para $N$ salidas equiespaciadas, con la primera a un espaciamiento completo de la entrada, es:

donde $m$ es el exponente del caudal en la ecuación de pérdidas: 1,852 en Hazen-Williams y 1,75 en Darcy-Weisbach con Blasius. Si la primera salida está a medio espaciamiento se usa $F' = \frac{2N}{2N-1}\left(\frac{1}{m+1} + \frac{\sqrt{m-1}}{6N^2}\right)$.

Del gotero a la uniformidad

El caudal de un emisor responde a la presión según $q = k\,h^x$. El exponente $x$ vale cerca de 0 en goteros autocompensados, alrededor de 0,5 en goteros turbulentos y 1 en laminares. Para variaciones pequeñas, $\Delta q/q \approx x\,\Delta h/h$. El criterio clásico de no superar un 10 % de variación de caudal equivale, con $x = 0{,}5$, a aceptar un 20 % de variación de presión.

La uniformidad de emisión de diseño de Keller y Karmeli combina la hidráulica con la variabilidad de fabricación:

donde $CV$ es el coeficiente de variación de fabricación y $n_e$ el número de emisores por planta. La norma ASABE EP405 clasifica los goteros como buenos con $CV$ bajo 0,05, medios entre 0,05 y 0,07 y marginales entre 0,07 y 0,11. Para frutales en terreno uniforme recomienda apuntar a una $EU$ del orden de 90–95 %.

Ejemplo resuelto

Lateral plano de PE de 120 m con diámetro interior 13,6 mm, goteros de 1,6 L/h a 10 m.c.a. cada 0,80 m, $x = 0{,}5$, $C = 150$, dos goteros por árbol y $CV = 0{,}05$.

• $N = 120/0{,}80 = 150$ emisores, $Q = 150 \times 1{,}6 = 240$ L/h $= 6{,}67 \times 10^{-5}$ m³/s, $V = 0{,}46$ m/s.
• Con Hazen-Williams, $J = 0{,}02257$ m/m, así que con todo el caudal a lo largo de los 120 m se perderían 2,709 m (verificable con la calculadora de Hazen-Williams).
• $F = 1/2{,}852 + 1/300 + \sqrt{0{,}852}/(6 \times 150^2) = 0{,}354$, de donde $h_f = 0{,}354 \times 2{,}709 = 0{,}96$ m.
• La presión en el extremo queda en 9,04 m (9,6 % de variación). El último gotero entrega $1{,}6\sqrt{9{,}04/10} = 1{,}52$ L/h, un 4,9 % menos.
• Un perfil numérico gotero a gotero, con caudales que dependen de la presión, da $h_f = 0{,}89$ m y $q_{min}/q_{med} = 0{,}988$.
• $EU = 100\,(1 - 1{,}27 \times 0{,}05/\sqrt{2}) \times 0{,}988 = 94{,}3$ %.

¿Hasta qué largo se puede llegar? Imponiendo $h_f = 2{,}0$ m (20 % de 10 m) e iterando con Christiansen, la longitud máxima es de unos 155 m, con 194 goteros. En la práctica, parte de ese 20 % se reserva para la tubería terciaria.

Un aviso sobre la fórmula: con $Re = 6.240$ en 13,6 mm, Hazen-Williams está fuera de su zona cómoda. Darcy-Weisbach con Blasius ($f = 0{,}0356$ y $m = 1{,}75$) da una pérdida con caudal completo de 3,37 m y $h_f = 1{,}24$ m, un 29 % más que Hazen-Williams.

Errores frecuentes

• Usar Hazen-Williams en diámetros pequeños sin contrastar con Darcy-Weisbach.
• Tomar el diámetro nominal exterior (16 mm) en vez del interior.
• Ignorar la pérdida por inserción de cada gotero, que el fabricante entrega como longitud equivalente y que en laterales largos es significativa.
• Olvidar la pendiente: cuesta abajo compensa pérdidas y cuesta arriba las suma.
• Diseñar con autocompensados sin verificar la presión mínima de su rango de compensación en el extremo.
