Cómo hacer un drenaje para aguas lluvias en tu patio

Para hacer un drenaje para aguas lluvias en un patio, identifica dónde se acumula el agua y cuánto infiltra tu suelo. Calcula el volumen de lluvia con el método racional y lleva el agua, con pendiente y canaletas, a un drenaje francés, una zanja o un pozo absorbente de grava. Nunca la conectes al alcantarillado.

Esta guía cubre el diagnóstico, la comparación de soluciones y el cálculo con intensidades del MINVU para Santiago. Incluye un ejemplo numérico de drenaje francés y de pozo absorbente, la construcción paso a paso, los muros de contención y la cubicación. Si necesitas repasar conceptos, lee qué es la escorrentía superficial.

¿Por qué se acumula el agua en tu patio? Diagnóstico

1. De dónde viene el agua

Observa el patio durante una lluvia. Si el agua llega desde bajadas que descargan al piso, desde un pavimento sin pendiente o desde un terreno vecino más alto, es escorrentía superficial: hay que captarla y conducirla. Si brota del suelo, hay saturación o napa alta y necesitas un dren subterráneo.

2. Tipo de suelo

La grava y la arena infiltran rápido; la arcilla, casi nada. El programa NEMO de la Universidad de Connecticut propone llenar un hoyo con agua. Si se vacía en 6 horas o menos el lugar sirve, entre 6 y 24 horas puede requerir mejorar el suelo y con más de 24 horas no es apto. Para diseñar, mide la tasa en mm/h, por ejemplo con doble anillo (ver infiltración: Horton, Green-Ampt y doble anillo).

En Santiago, la Tabla 5.4-8 del Capítulo 5 del SERVIU Metropolitano orienta por comuna. Colina, Lampa, Pudahuel y Quilicura tienen suelos arcillosos con limo, con napa a menos de 2 m en sectores de pumicitas de Pudahuel. La Florida, Puente Alto y La Pintana tienen arena y grava con napa a más de 100 m.

3. Pendiente y napa

Con un nivel de manguera verifica que el terreno caiga lejos de la casa. Revisa también la napa: la guía de diseño de aguas lluvias del MINVU propone zanjas y pozos de infiltración en suelos tipo A o B con la napa a más de 3 m. Además exige una diferencia libre significativa entre el fondo del pozo y el agua subterránea (ver qué es el nivel freático).

¿Qué drenaje conviene? Comparación de soluciones

Son las familias de obras que describe el MINVU. En un patio lo habitual es combinar canaletas y bajadas con un drenaje francés o un pozo.

Jardín de lluvia: regla rápida

La guía de Connecticut dimensiona el jardín para 1 pulgada (25,4 mm) de escorrentía: área impermeable × 1,3 / 6, que equivale a 6 pulgadas (15,24 cm) de profundidad. Para 120 m² de techo y patio da 26 m². Recomienda ubicarlo a al menos 10 pies (3,05 m) de una casa con subterráneo, evitar roca a menos de 2 pies (0,61 m) y no ponerlo sobre la fosa séptica ni cerca de pozos de agua. En terreno plano sugiere excavar 8 a 9 pulgadas, es decir, 20 a 23 cm (UConn NEMO). Fue desarrollada para Connecticut: úsala solo como referencia.

¿Dónde se pueden descargar las aguas lluvias en Chile?

Las aguas lluvias no van al alcantarillado de aguas servidas.

• El artículo 100 del RIDAA exige que la disposición de aguas lluvias del inmueble sea independiente de las instalaciones domiciliarias de alcantarillado. Es el D.S. MOP N° 50, publicado el 28 de enero de 2003 según la SISS.
• La Guía del PAS 138 del SEA recuerda que el artículo 20 de la Ley 19.525 exige redes de aguas lluvias independientes de las de aguas servidas, sin interconexión.
• Tampoco las lleves a la fosa séptica. El art. 11 del D.S. 236 no las considera aguas servidas, y la US EPA pide mantener las bajadas lejos del campo de drenaje.

El MINVU recomienda drenar techos y superficies impermeables de viviendas hacia elementos propios, como pozos, zanjas o jardines drenantes, para no agregar caudal al sistema público. Según el SEA, la Circular N° 3 de 2024 de la DGA exceptúa del PAS 158 las obras de infiltración de aguas lluvias. Si necesitas descargar a la calzada o a un colector, consulta a la DOM o al SERVIU.

¿Cuánta agua llega? Caudal con el método racional

Para áreas pequeñas se usa el método racional (detalle en drenaje pluvial urbano con el método racional):

$Q$ en L/s, $C$ coeficiente de escorrentía, $i$ intensidad en mm/h y $A$ área en m². Compruébalo con la calculadora del método racional.

Intensidad de diseño en Santiago

El Capítulo 5 del SERVIU calcula la lluvia de duración $D$ y retorno $T$ desde la lluvia diaria de 10 años del mapa de isoyetas de la DGA:

Con $C = 1{,}0$ y $CF_{10} = 1{,}00$. Para $T$ de 10 años o más, $CD$ vale 0,17 (1 h), 0,77 (12 h) y 1,00 (24 h). Bajo una hora, la lluvia de 1 hora se multiplica por 0,45 (10 min) o 0,79 (30 min), y la intensidad es $I = P/D$. La guía del MINVU usa como ejemplo un punto del norte de Santiago (33°20' S, 70°40' O) con 70 mm. Tomamos ese valor y $T$ = 10 años como supuestos; lee el mapa para tu comuna y usa curvas IDF locales fuera de la Región Metropolitana.

Ejemplo: techo y patio de 120 m²

Techo metálico de 80 m² ($C = 0{,}90$) y patio de hormigón de 40 m² ($C = 0{,}87$), con los valores medios de la Tabla 5.4-6. Duración de 10 minutos (supuesto). Cálculo en Python:

1. $C = (80\cdot 0{,}90 + 40\cdot 0{,}87)/120 = 0{,}89$.
2. Lluvia de 1 hora: $0{,}17\cdot 70 = 11{,}9$ mm.
3. Lluvia de 10 minutos: $0{,}45\cdot 11{,}9 = 5{,}36$ mm, o sea $i = 32{,}13$ mm/h.
4. $Q = 0{,}89\cdot 32{,}13\cdot 120/3600 = 0{,}95$ L/s. Con 5 minutos ($CD = 0{,}29$) serían 41,41 mm/h y 1,23 L/s.

Ese caudal sirve para elegir canaletas y rejillas. Una zanja o un pozo, en cambio, se dimensionan por volumen.

¿Qué tamaño debe tener el drenaje francés o el pozo?

La obra funciona como un estanque con fuga: entra la escorrentía, sale lo que infiltra y la grava almacena la diferencia:

con $f$ en m/h y $D$ en horas. En una zanja de ancho $b$, altura de grava $h$ y porosidad $n$, contando solo el fondo:

Ejemplo: drenaje francés para 120 m²

Supuestos: 0,60 m de ancho, 1,0 m de grava (1,30 m de profundidad total, dentro del rango de 1 a 3 m del MINVU), porosidad 0,35 y $f$ = 20 mm/h. La porosidad y la tasa son supuestas: el Capítulo 7 del SERVIU pide verificar la porosidad útil con ensayos y la tasa debe salir de tu terreno. Cada metro almacena 0,21 m³ e infiltra 0,012 m³/h.

Manda la lluvia de 12 horas: 16,26 m, redondeados a 17 m. Llena, la zanja se vacía en $0{,}21/0{,}012 = 17{,}5$ horas, menos que las 24 horas que la guía de Connecticut exige a los jardines de lluvia. Con la lluvia de 10 minutos habrías calculado solo 2,70 m.

Sensibilidad a la infiltración

Con 5 o 10 mm/h (supuestos, típicos de suelos finos), la zanja tarda más de un día en vaciarse. En ese caso reduce el área que drena hacia ella, suma un jardín de lluvia o busca un estrato más permeable con un pozo.

Ejemplo: pozo absorbente de aguas lluvias

Un pozo de anillos perforados, vacío por dentro, de 1,5 m de diámetro y 2,5 m útiles, con $f$ = 20 mm/h, almacena $\pi\cdot 1{,}5^2/4\cdot 2{,}5 = 4{,}42$ m³. Tiene 1,77 m² de fondo y 11,78 m² de paredes.

• Solo el fondo (conservador): se necesitan 1,42 pozos, o sea 2, y cada uno tarda 125 horas en vaciarse.
• Fondo más la mitad de las paredes (supuesto de altura mojada media): basta 1 pozo (0,92), con 28,8 horas de vaciado.

El pozo depende de sus paredes y de un estrato permeable. Si no puedes confirmarlo con un ensayo en la excavación, usa el criterio conservador o combínalo con una zanja.

Cómo hacer un drenaje francés y un pozo absorbente paso a paso

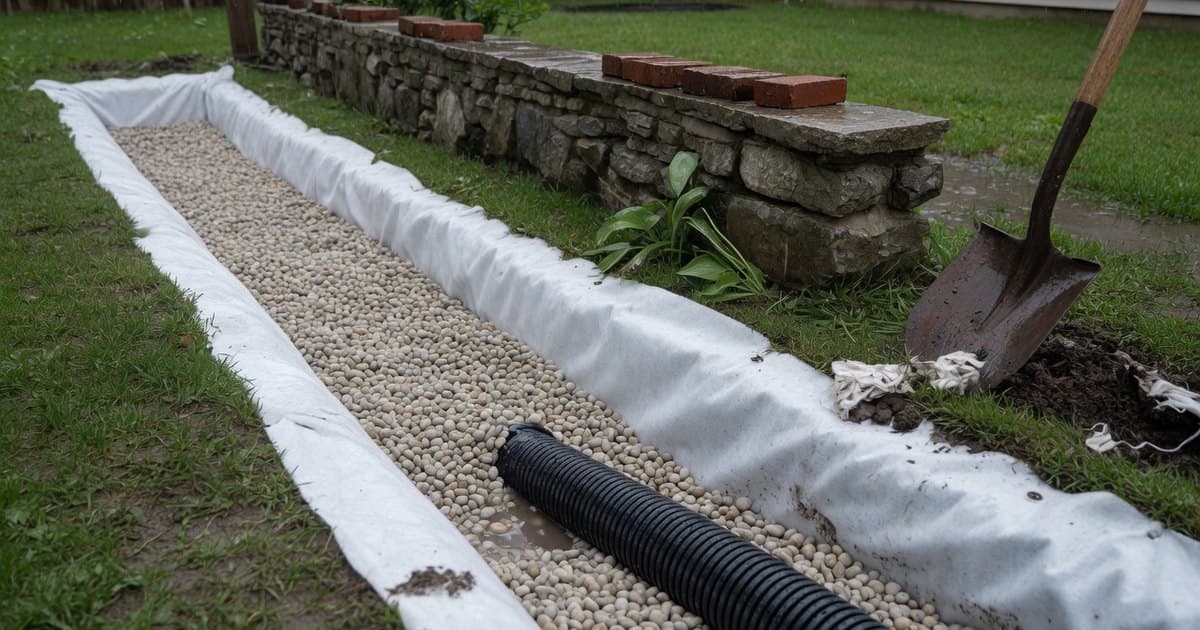

Drenaje francés con tubo

1. Traza: lejos de fundaciones, fosa séptica y pozos de agua. Ubica cañerías y cables antes de excavar.
2. Excava: 0,60 × 1,30 m en el ejemplo. El SERVIU advierte que reducir las dimensiones disminuye el almacenamiento y la infiltración. Entiba si el suelo se desmorona.
3. Evita el barro: no dejes entrar tierra durante la obra y ponla en servicio al final.
4. Geotextil: cubre fondo y paredes con traslapos, sin desgarros.
5. Grava limpia y lavada: los finos colmatan la zanja. Como referencia, la IS.020 peruana usa grava de 1,5 a 5 cm en zanjas de infiltración.
6. Tubo perforado de PVC o HDPE de 100 a 110 mm. Dale pendiente uniforme, sin puntos bajos (la IS.020 usa 1,5 a 5 por mil en drenes de distribución), y controla pendiente y alineación antes de tapar.
7. Rellena con grava hasta la altura de diseño y cierra el geotextil encima.
8. Tapa con unos 30 cm de tierra vegetal o deja la grava visible si recibe agua superficial.
9. Cámaras de inspección donde llegan las bajadas y en los cambios de dirección, con decantador de hojas y arena.
10. Prueba: llena con agua y mide cuánto tarda en bajar entre dos marcas, como recomienda el SERVIU.

Drenaje francés sin tubo

Una zanja solo con grava funciona cuando el agua llega por la superficie. El MINVU describe zanjas que reciben el escurrimiento desde la superficie o mediante tuberías perforadas desde sus extremos. Sin tubo, el agua se reparte peor, así que conviene en tramos cortos o cuando entra por todo el borde.

Pozo absorbente de aguas lluvias

1. Confirma con una calicata un estrato permeable y napa profunda.
2. Excava el diámetro y la profundidad calculados, entibando si es necesario.
3. Reviste con anillos o camisa perforada, o rellena con grava limpia de porosidad verificada.
4. Coloca geotextil en paredes y fondo, sujetándolo con el relleno a medida que avanzas.
5. Pon antes del pozo una cámara decantadora con rejilla.
6. Haz una prueba de llenado y vaciado.

Drenaje francés en muros de contención

El agua acumulada detrás de un muro aumenta el empuje y humedece la cara visible. El trasdós se drena así:

1. Grava limpia pegada al muro, separada del suelo con geotextil.
2. Tubo perforado al pie, con pendiente hacia una salida lateral o una cámara.
3. Barbacanas a través del muro, protegidas con grava y geotextil.
4. Superficie superior sellada o con pendiente, y canaleta en la corona.

El diámetro y la separación de las barbacanas y el empuje hidrostático son parte del cálculo estructural. Repasa los tipos de muro en qué es un muro de contención.

¿Cuánto material necesitas? Cubicación para cotizar

Para la zanja del ejemplo, calculado con Python y con un traslapo de geotextil supuesto de 0,30 m:

No incluimos precios porque varían por comuna y proveedor y no pudimos verificar valores vigentes. Con esta tabla pide cotizaciones comparables: grava por m³, geotextil por m², tubo por metro, y excavación con retiro de excedentes por m³ (considera el esponjamiento).

Errores comunes

1. Conectar bajadas al alcantarillado o a la fosa: lo prohíben el RIDAA y la Ley 19.525.
2. Dimensionar con el caudal de 10 minutos: daba 2,70 m cuando se necesitaban 17 m.
3. No medir la infiltración: entre 5 y 40 mm/h el largo cambia más del doble.
4. Grava sucia o sin geotextil: se colmata en pocas temporadas.
5. Zanja pegada a la fundación: humedece muros y suelo de fundación.
6. Olvidar la napa: el pozo se llena de agua subterránea.
7. Tubo con contrapendiente o sin cámaras: se acumula sedimento y no puedes limpiar.

Preguntas frecuentes

Conclusión

Un buen drenaje para aguas lluvias parte con el diagnóstico y termina con un cálculo de volumen. Corrige pendientes, capta con canaletas y almacena en grava limpia envuelta en geotextil, con el largo que pidan tu lluvia y tu suelo. Calcula el caudal con la calculadora del método racional y revisa cómo se organiza una red de drenaje.

---
