Lluvia de diseño: período de retorno, duración e hietogramas

Pablo RojasActualizado el 13 min de lectura

En este artículo
  1. Definición y uso
  2. Componentes de la tormenta de diseño
  3. Período de retorno según el tipo de obra
  4. Elección de la duración
  5. Altura total a partir de curvas IDF
  6. Hietogramas de diseño
  7. Factor de reducción areal
  8. Lluvia neta con el número de curva
  9. Ejemplo resuelto
  10. Limitaciones
  11. Errores frecuentes
  12. Preguntas frecuentes
  13. Fuentes

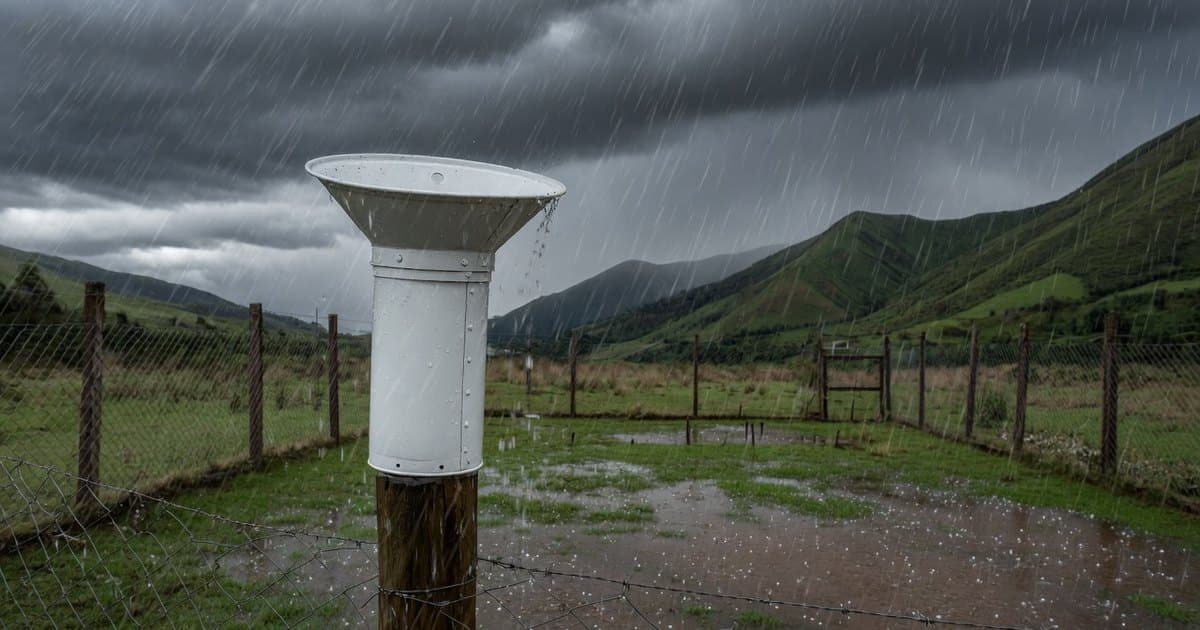

Pluviómetro metálico con embudo en un recinto meteorológico cercado durante una lluvia intensa

La lluvia de diseño o tormenta de diseño es una precipitación hipotética, definida por su período de retorno, su duración, su altura total y su distribución en el tiempo y en el espacio, que se usa como entrada para dimensionar una obra hidráulica. No describe una tormenta real: representa la solicitación que la obra debe resistir con un riesgo de falla aceptado de antemano.

Definición y uso

La tormenta de diseño es la entrada de un sistema hidrológico: con ella se calculan los caudales mediante modelos de lluvia y escorrentía. Puede expresarse como una intensidad puntual, como la que usa el método racional en colectores y alcantarillas pequeñas, o como un hietograma, la secuencia de alturas por intervalo que exige el análisis del hidrograma completo en estanques, embalses o redes con almacenamiento.

Se prefiere a la crecida de diseño cuando no hay registros de caudal o cuando la urbanización hará que los caudales históricos dejen de ser representativos. Supone que una lluvia de período de retorno TT produce una crecida de período parecido, lo que solo se cumple de forma aproximada.

Componentes de la tormenta de diseño

DecisiónQué controlaCómo se obtiene
Período de retorno TTNivel de protecciónNorma aplicable o análisis de riesgo
Duración DDCaudal máximo o volumen críticoTiempo de concentración o duraciones largas para almacenamiento
Altura total PPVolumen precipitadoCurvas IDF o lluvia diaria con coeficientes de duración
Distribución temporalForma y pico del hidrogramaBloques alternos, NRCS, Huff o patrones locales
Distribución espacialLluvia media sobre la cuencaFactor de reducción areal

El volumen pesa más en las obras de almacenamiento y la intensidad máxima en las de conducción, por lo que un colector y el estanque que lo alivia pueden requerir tormentas distintas.

Período de retorno según el tipo de obra

El período de retorno se elige según el daño que causaría la falla. El riesgo RR de que el evento de diseño sea igualado o superado al menos una vez en nn años de vida útil es:

R=1−(1−1T)nR = 1 - \left(1 - \frac{1}{T}\right)^{n}

con TT y nn en años y RR entre 0 y 1. Una obra diseñada para TT = 25 años con 25 años de vida útil tiene un 64 % de probabilidad de ver superada su lluvia de diseño.

No existe un período de retorno único para el drenaje menor. Las normas revisadas usan valores bajos para la red inicial y reservan los largos para canales, puentes y verificación:

País y documentoCriterioValores (años)
Colombia, Resolución 0330 de 2017, tabla 16Mínimos por área tributariaTramos iniciales con menos de 2 ha: 3 (residencial) o 5 (comercial e industrial); 2 a 10 ha: 5; más de 10 ha: 10; canales abiertos: 50 o 100
México, CONAGUA, MAPAS (2007), tablas 6.1 y 6.2RecomendadosDrenaje urbano: 2 a 10; drenaje lateral de pavimentos: 1 a 2; según uso del suelo: 1 a 5
Chile, SERVIU Metropolitano, capítulo 5Diseño y verificaciónDiseño: 2 a 10; verificación: 50 a 100
Perú, MTC (2011), tablas 01 y 02Riesgo admisible y vida útilTabla siguiente

El manual peruano fija el riesgo admisible máximo y la vida útil; el período de retorno equivalente se obtiene despejando TT:

Tipo de obra (MTC, tabla 02)Riesgo admisible máximo (%)Vida útil n (años)T equivalente calculado (años)
Puentes (luz y nivel de aguas máximas)2540139,5
Alcantarillas de quebradas importantes y badenes302570,6
Alcantarillas de quebradas menores y descarga de cunetas351535,3
Drenaje longitudinal de la plataforma401529,9
Defensas ribereñas2540139,5

La norma colombiana exige además considerar el cambio climático en las curvas IDF. En Chile, el MOP y el MINVU fijan valores por tipo de obra, por lo que siempre debe consultarse la edición vigente del manual que rige el proyecto.

Elección de la duración

En obras de conducción, la duración crítica se asocia al tiempo de concentración tct_c: con intensidad uniforme, el caudal máximo se alcanza cuando toda la cuenca aporta. Una lluvia más corta no moviliza toda el área y una más larga tiene menor intensidad media. El manual del MTC adopta por eso una duración igual a tct_c para el método racional.

Con hietogramas, el SERVIU Metropolitano pide una duración mayor o igual que tct_c, sin superar el doble, y duraciones de 24 horas para estanques y lagunas. TR-55 indica que la lluvia que contribuye al pico dura cerca de 1,7 veces tct_c. La Resolución 0330 pide simular tiempos de concentración mínimos entre 3 y 10 minutos. En redes con subcuencas de tamaños distintos conviene una tormenta compuesta, cuyas ventanas centrales reproducen la altura IDF de todas las duraciones menores.

Altura total a partir de curvas IDF

Las curvas IDF entregan la intensidad media máxima para cada duración y período de retorno. Una forma frecuente de ajuste es:

i=a Tm(D+c)nP=i D60i = \frac{a\,T^{m}}{(D + c)^{n}} \qquad P = \frac{i\,D}{60}

donde ii es la intensidad (mm/h), TT el período de retorno (años), DD la duración (min), PP la altura (mm) y aa, mm, cc y nn parámetros locales ajustados con un análisis de frecuencia. Donde solo hay pluviómetros diarios, la lluvia de corta duración se estima desde la precipitación máxima en 24 horas con coeficientes de duración de la misma región.

Hietogramas de diseño

Método de bloques alternos

Descrito por Chow, Maidment y Mays, parte de la curva IDF. Se elige un intervalo Δt\Delta t y una duración total Td=N ΔtT_d = N\,\Delta t, se calcula la altura acumulada PkP_k para cada duración k Δtk\,\Delta t y el incremento:

ΔPk=Pk−Pk−1,k=1,2,…,N\Delta P_k = P_k - P_{k-1}, \qquad k = 1, 2, \ldots, N

El mayor incremento se ubica en el centro y los siguientes se alternan a derecha e izquierda. Así, cualquier ventana de kk intervalos centrada en el pico contiene la altura IDF de esa duración. HEC-HMS permite ubicar el pico al 25, 33, 50, 67 o 75 % de la duración.

Distribuciones del NRCS: tipos I, IA, II y III

El NRCS desarrolló cuatro distribuciones sintéticas de 24 horas con intensidades anidadas: la lluvia máxima de 5 minutos, 1 hora o 6 horas del mismo período de retorno queda centrada dentro de la de 24 horas. Los tipos I e IA representan el clima marítimo del Pacífico, con inviernos húmedos; el III, las costas del golfo de México y del Atlántico con tormentas tropicales; y el II, el resto de Estados Unidos. El IA es el menos intenso en duraciones cortas y el II, el más intenso: su lluvia de 1 hora equivale al 45,4 % de la de 24 horas, y la de 6 horas, al 70,7 %. El NEH 630 recomienda dejar de usar estas distribuciones donde hay datos de NOAA Atlas 14, porque sus razones no coinciden; en otros países hay que compararlas con las IDF locales antes de adoptarlas.

Curvas de Huff

Floyd Huff propuso en 1967 agrupar las tormentas intensas según el cuartil de la duración en que cae la mayor parte de la lluvia. Las medianas puntuales de Illinois, en porcentaje acumulado de lluvia, son:

Tiempo (%)1.er cuartil2.º cuartil3.er cuartil4.º cuartil
1033865
2052161210
3066291916
4075512722
5082703828
6086815735
7090887945
8094938959
9097979584

Las tormentas de hasta 6 horas se asocian al primer cuartil; las de 6 a 12, al segundo; las de 12 a 24, al tercero; y las más largas, al cuarto. Se recomienda usar el cuartil más frecuente para la duración de diseño. A diferencia de los bloques alternos, estas curvas provienen de tormentas observadas y no preservan las intensidades IDF.

Factor de reducción areal

Las curvas IDF son puntuales, y las celdas de lluvia intensa no cubren a la vez una cuenca grande. La lluvia media sobre el área se obtiene con:

PA=FRA⋅P0P_A = FRA \cdot P_0

donde PAP_A es la altura media sobre el área (mm), P0P_0 la altura puntual del mismo período de retorno y duración (mm) y FRAFRA un factor adimensional menor o igual a 1, que disminuye con el área y aumenta con la duración.

El servicio hidrometeorológico de Estados Unidos aclara que las estimaciones de NOAA Atlas 14 son puntuales y que las curvas del Technical Paper 29 siguen siendo las más usadas para convertirlas. HEC-HMS no reduce duraciones menores de 30 minutos ni recomienda las curvas TP-40 para más de 1.036 km² (400 mi²). CONAGUA describe tres criterios para calcular el factor con datos locales, y el SERVIU considera lluvia uniforme en la red domiciliaria y secundaria. Las curvas de otro clima no deben trasladarse sin verificación.

Lluvia neta con el número de curva

El hietograma contiene la lluvia total. La escorrentía directa se obtiene con el número de curva CN aplicado a la lluvia acumulada:

Q(t)=[P(t)−Ia]2P(t)−Ia+S,S=25400CN−254,Ia=0,2 SQ(t) = \frac{\left[P(t) - I_a\right]^2}{P(t) - I_a + S}, \qquad S = \frac{25400}{CN} - 254, \qquad I_a = 0{,}2\,S

donde P(t)P(t) y Q(t)Q(t) son la lluvia y la escorrentía acumuladas (mm), SS la retención potencial máxima (mm) e IaI_a la abstracción inicial (mm); Q=0Q = 0 mientras P(t)≤IaP(t) \le I_a. La lluvia neta de cada intervalo es la diferencia entre valores sucesivos de QQ y alimenta el hidrograma unitario.

Ejemplo resuelto

Datos. Cuenca urbana con tct_c = 60 min, TT = 25 años, tormenta de 2 horas en intervalos de 10 minutos y CN = 80; la duración no supera el doble de tct_c. La ecuación IDF es ilustrativa, no corresponde a ninguna estación y no debe usarse en proyectos:

i=400 T0,20(D+10)0,70i = \frac{400\,T^{0{,}20}}{(D + 10)^{0{,}70}}

1. Alturas e incrementos. Con T0,20T^{0{,}20} = 1,9037, para DD = 10 min resulta ii = 93,5 mm/h y PP = 15,59 mm; para DD = 120 min, ii = 25,2 mm/h y PP = 50,46 mm.

Duración D (min)Intensidad i (mm/h)Altura acumulada P (mm)Incremento ΔP (mm)
1093,515,5915,59
2070,423,477,88
3057,628,795,31
4049,232,834,04
5043,336,123,29
6038,938,912,79
7035,441,352,43
8032,643,512,17
9030,345,471,96
10028,447,261,79
11026,748,921,65
12025,250,461,54

2. Reordenamiento y lluvia neta. El mayor incremento va al intervalo de 50 a 60 minutos, el segundo a su derecha, el tercero a su izquierda, y así hasta completar los 12 bloques. Con CN = 80, SS = 63,50 mm e IaI_a = 12,70 mm; la escorrentía empieza entre 40 y 50 minutos.

Intervalo (min)RangoΔP (mm)Intensidad (mm/h)P acumulada (mm)Q acumulada (mm)ΔQ neta (mm)
0–10111,659,91,650,000,00
10–2091,9611,83,610,000,00
20–3072,4314,66,050,000,00
30–4053,2919,79,340,000,00
40–5035,3131,914,650,060,06
50–60115,5993,530,243,803,74
60–7027,8847,338,127,273,47
70–8044,0424,342,179,342,07
80–9062,7916,744,9610,871,53
90–10082,1713,047,1312,101,24
100–110101,7910,748,9213,151,05
110–120121,549,250,4614,080,92

3. Resultados. La lluvia total es 50,46 mm y la escorrentía directa, 14,08 mm, con un coeficiente volumétrico de 0,28. La ventana de 30 minutos centrada en el pico suma 28,79 mm y la de 60 minutos, 38,91 mm, las mismas alturas que da la IDF para esas duraciones; las diferencias al sumar la tabla se deben al redondeo. Con la mediana del primer cuartil de Huff, en los primeros 30 minutos caería el 60 % (30,27 mm): el pico se adelanta y cambia la respuesta de la cuenca.

Limitaciones

  • El período de retorno de la lluvia no se transmite exactamente al caudal: influyen la humedad previa y la forma real de la tormenta.
  • Los bloques alternos reúnen en un evento los máximos de todas las duraciones y resultan más severos que casi cualquier tormenta observada.
  • Las distribuciones del NRCS y de Huff se calibraron en Estados Unidos y requieren contraste local.
  • Las IDF históricas no reflejan por sí solas las tendencias climáticas; en obras de almacenamiento importantes, la simulación continua es más representativa.

Errores frecuentes

  • Adoptar un período de retorno por costumbre. El drenaje menor no tiene un valor universal de 25 años; las normas revisadas usan entre 1 y 10 años para la red inicial.
  • Usar una duración menor que el tiempo de concentración. Con el método racional no aporta toda la cuenca y se subestima el caudal máximo.
  • Aplicar la IDF puntual a cuencas grandes sin reducción areal. La lluvia media sobre el área es menor que la de un pluviógrafo y el caudal queda sobrestimado.
  • Confundir el período de retorno de la lluvia con el de la crecida. La humedad antecedente y la forma de la tormenta hacen que ambos difieran.
  • Mezclar intensidades y alturas. La IDF entrega mm/h; la altura del intervalo, en mm, es la intensidad por la duración en horas.
  • Usar distribuciones del NRCS fuera de su región sin justificarlo. Sus razones internas responden a climas de Estados Unidos y deben contrastarse con las IDF locales.
  • Poner el pico al inicio sin criterio. La posición del pico cambia el caudal máximo; debe apoyarse en patrones locales o en un análisis de sensibilidad.

Preguntas frecuentes

¿Qué diferencia hay entre lluvia de diseño e hietograma de diseño?

La lluvia de diseño reúne las decisiones de período de retorno, duración, altura y distribución. El hietograma es su expresión temporal, la secuencia de alturas que se ingresa al modelo de escorrentía.

¿Qué intervalo de tiempo conviene usar?

Uno claramente menor que el tiempo de concentración, para no suavizar el pico. Si al reducirlo a la mitad el caudal máximo cambia de forma apreciable, el intervalo era demasiado grande.

¿Dónde conviene poner el pico de la tormenta?

El centro es la opción habitual. Un pico adelantado representa mejor tormentas convectivas cortas; uno tardío suele dar más lluvia neta en el pico, porque llega cuando ya se cubrió la abstracción inicial. Sin patrones locales, conviene analizar la sensibilidad.

¿La lluvia de 25 años produce siempre la crecida de 25 años?

No necesariamente. La crecida depende también de la humedad antecedente, la forma de la tormenta y el estado de la cuenca.

Fuentes

  • Chow, V. T., Maidment, D. R. y Mays, L. W. (1988). Applied Hydrology. McGraw-Hill.
  • USDA-NRCS (2019). National Engineering Handbook, Part 630 Hydrology, Chapter 4: Storm Rainfall Depth and Distribution. directives.nrcs.usda.gov
  • USDA-SCS (1986). Urban Hydrology for Small Watersheds, Technical Release 55 (2.ª ed.). hydrocad.net
  • Huff, F. A. y Angel, J. R. (1992). Rainfall Frequency Atlas of the Midwest (Bulletin 71). Illinois State Water Survey. gcdcswm.com
  • Ministerio de Vivienda, Ciudad y Territorio de Colombia (2017). Resolución 0330 de 2017, Reglamento Técnico para el Sector de Agua Potable y Saneamiento Básico. normograma.sena.edu.co
  • Ministerio de Transportes y Comunicaciones del Perú (2011). Manual de Hidrología, Hidráulica y Drenaje. portal.mtc.gob.pe
  • Comisión Nacional del Agua (2007). Manual de Agua Potable, Alcantarillado y Saneamiento: Alcantarillado pluvial. conagua.gob.mx
  • SERVIU Metropolitano (s. f.). Capítulo 5: Diseño de elementos urbanos de infraestructura de aguas lluvias. pavimentacion.metropolitana.minvu.cl
