Método racional: fórmula, hipótesis y cálculo del caudal de diseño

El método racional estima el caudal máximo de una cuenca pequeña como el producto de un coeficiente de escorrentía, la intensidad de la lluvia de diseño y el área de drenaje. Supone que el pico ocurre cuando la lluvia dura al menos el tiempo de concentración y toda la cuenca aporta a la salida. Es el procedimiento habitual para dimensionar sumideros, colectores de aguas lluvias y alcantarillas de cuencas pequeñas.

Fórmula e interpretación física

En unidades coherentes, con $i$ en m/s, $A$ en m² y $Q$ en m³/s, el método se escribe:

El coeficiente $C$, adimensional, relaciona el caudal máximo estimado con el que se tendría si toda la lluvia escurriera. La HEC-22 de la Administración Federal de Carreteras de Estados Unidos (FHWA) atribuye el método a Emil Kuichling, que en 1889 lo formuló con observaciones en cuencas urbanas de Rochester de 25 a 357 acres, unas 10 a 144 ha.

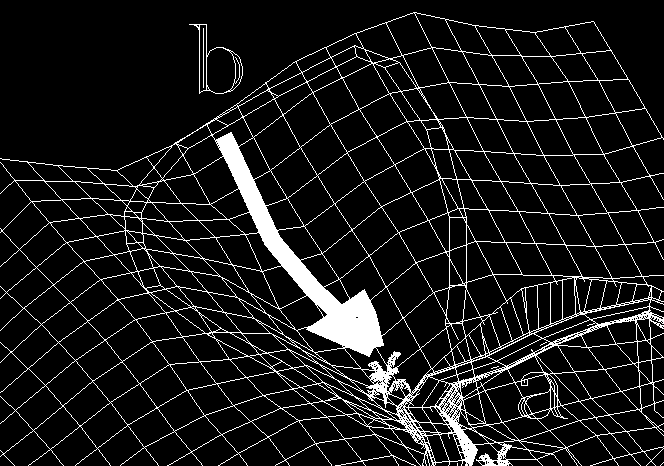

Físicamente, es un estado de equilibrio. Con lluvia de intensidad constante, el área que aporta a la salida crece hasta que, al cumplirse el tiempo de concentración $t_c$, llega agua desde el punto hidráulicamente más alejado; desde entonces el caudal se mantiene. Una lluvia más corta no moviliza toda la cuenca y una más larga tiene menor intensidad media, por lo que la duración crítica es $t_c$.

El $C$ racional relaciona caudales máximos; el coeficiente volumétrico de la escorrentía superficial de un evento relaciona volúmenes. No conviene intercambiarlos sin justificación.

Hipótesis

La HEC-22, siguiendo el manual HDS-2 de la FHWA, enumera cinco supuestos:

• El caudal máximo ocurre cuando toda la cuenca aporta al punto de diseño.
• La intensidad de lluvia es la misma en toda el área.
• La intensidad se mantiene constante durante una duración igual a $t_c$.
• La lluvia de período de retorno $T$ produce el caudal máximo del mismo período de retorno.
• El coeficiente $C$ es el mismo para tormentas de cualquier período de retorno.

El SERVIU Metropolitano advierte además que calcular $t_c$ con fórmulas empíricas fuera de las condiciones en que se derivaron introduce errores. Los supuestos son razonables en superficies pequeñas, homogéneas y sin almacenamiento.

Ámbito de aplicación

Las normas urbanas se refieren a redes de colectores; el manual peruano, al drenaje de carreteras y cruces de quebradas. El SERVIU agrega que el coeficiente de escorrentía no debe usarse para caudales de la red primaria.

Ecuaciones y unidades

Con $i$ en mm/h hace falta un factor de conversión. Con $A$ en km²:

y con $A$ en hectáreas:

donde $Q$ es el caudal máximo (m³/s), $C$ el coeficiente de escorrentía (adimensional), $i$ la intensidad media de la lluvia de duración $t_c$ y período de retorno $T$ (mm/h) y $A$ el área (km² o ha). Un milímetro por hora sobre 1 km² equivale a $10^{-3}$ m sobre $10^{6}$ m² cada 3.600 s, es decir, 0,2778 m³/s o $1/3{,}6$; con hectáreas, 100 veces menos.

El MTC y CONAGUA escriben $Q = 0{,}278\,C\,i\,A$ con $A$ en km², y la HEC-22, $Q = C\,i\,A/K_u$ con $K_u$ = 360 y $A$ en ha. El SERVIU usa $A$ en m² y obtiene litros por segundo:

La 1.ª edición de este libro daba $Q = C\,i\,A$ con $i$ en mm/h y $A$ en hectáreas, sin factor de conversión: así escrita, entrega 360 veces el caudal en m³/s.

Coeficiente de escorrentía

$C$ depende de la cobertura, el suelo y la pendiente, y es la variable más incierta del método. La tabla compara los rangos de la HEC-22, que reproduce valores de la ASCE de 1960, con los del SERVIU, cuyo valor medio va entre paréntesis:

Ambas fuentes traen también valores por tipo de zona, por ejemplo 0,30–0,50 para viviendas unifamiliares, y asocian los valores altos a pendientes fuertes y tormentas poco frecuentes. El SERVIU recomienda el valor medio salvo justificación. Para cuencas rurales, la tabla 08 del MTC da $C$ entre 0,05 y 0,80 según cobertura, suelo y pendiente.

En un área con superficies distintas, el coeficiente se pondera por área:

donde $C_k$ y $A_k$ son el coeficiente y el área de la superficie $k$, en cualquier unidad común.

Ajuste por período de retorno

En tormentas intensas las pérdidas pesan proporcionalmente menos, y algunas agencias multiplican el coeficiente por un factor de frecuencia: $C_a = C_f\,C$. La 3.ª edición de la HEC-22 tabula:

Las ediciones 3.ª y 4.ª aclaran que la FHWA no respalda este factor. Como $C_a$ es una fracción de la lluvia, no puede superar 1. El SERVIU sigue otro criterio: sus rangos valen para períodos de retorno de 2 a 10 años y, para tormentas mayores, recomienda el extremo superior de cada rango. Aplicar ambos ajustes a la vez duplicaría la corrección.

Intensidad desde curvas IDF

La intensidad se lee en las curvas IDF del lugar con una duración igual al $t_c$ del área que drena al punto de diseño y con el período de retorno de la norma. Si solo se conoce la altura $P$ (mm) de duración $t_c$ (h), $i = P/t_c$.

La Resolución 0330 (tabla 16) exige como mínimo 3 años en tramos iniciales residenciales de menos de 2 ha, 5 años en tramos iniciales comerciales o de 2 a 10 ha y 10 años en tramos mayores. El SERVIU usa 2 a 10 años para diseño y 50 a 100 para verificación. Los criterios completos están en el capítulo de lluvia de diseño.

Un $t_c$ subestimado da mayor intensidad y sobredimensiona la obra; uno sobrestimado la deja corta. Hay pisos normativos: el SERVIU no admite menos de 5 min en redes secundarias de la Región Metropolitana, la HEC-22 describe un mínimo usual de 5 min en sumideros y la Resolución 0330 pide simular mínimos entre 3 y 10 min.

Aplicación al drenaje urbano

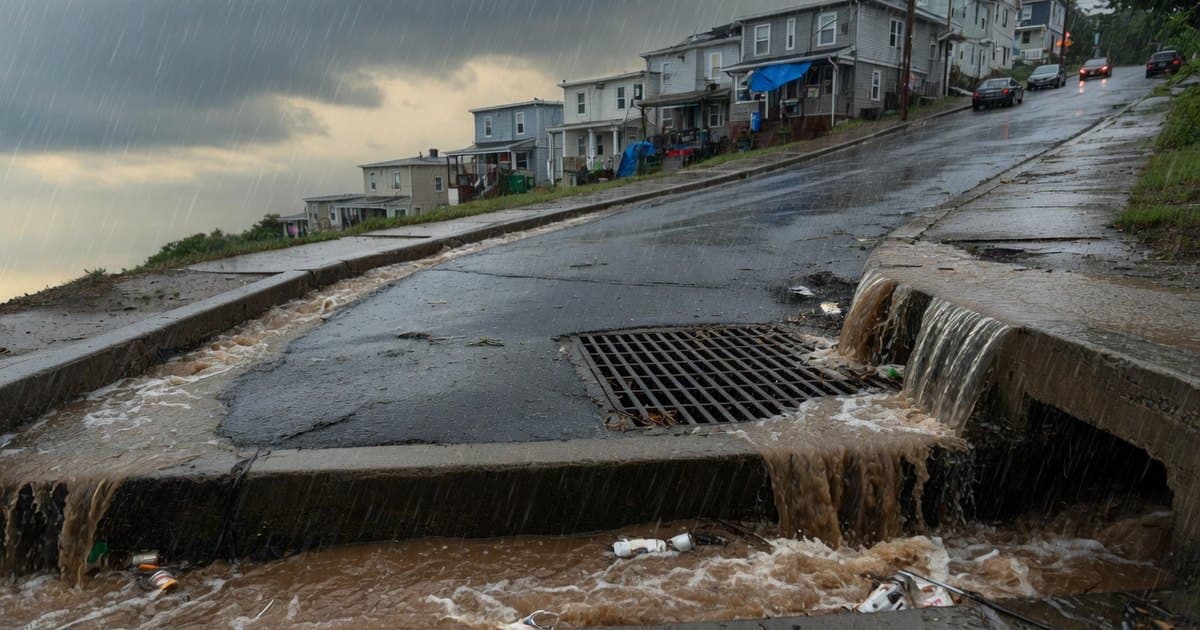

Sumideros y colectores

Un sumidero se diseña con el área que drena solo hacia él; según la HEC-22, su $t_c$ suma el escurrimiento hasta la cuneta y el recorrido por ella. En un colector, $t_c$ suma el tiempo de entrada $t_e$ hasta el primer sumidero y el tiempo de tránsito por las tuberías de aguas arriba:

con $t_c$ y $t_e$ en minutos, $L_j$ la longitud del tramo $j$ (m) y $V_j$ su velocidad media (m/s), obtenida con la ecuación de Manning. CONAGUA usa la misma descomposición y supone 15 min de tiempo de entrada en las cabeceras de la red de atarjeas; la Resolución 0330 pide calcularlo según el área de drenaje.

El cálculo avanza hacia aguas abajo: en cada tramo se acumula $\sum C_k\,A_k$, se adopta el mayor $t_c$ de las rutas que llegan y se recalcula la intensidad. Los caudales de las subcuencas no se suman, porque sus picos no coinciden. La HEC-22 pide además revisar si una subárea muy impermeable, de tiempo de concentración $t_{c1}$ menor, domina el caudal: se suma a ella la fracción $A_c = A\,t_{c1}/t_{c2}$ del área restante $A$, de tiempo $t_{c2}$, y se adopta el mayor caudal.

Método racional modificado

El SERVIU llama así a la extensión que convierte el caudal racional en hidrograma para cuencas con estanques: triangular, con ascenso y descenso de $t_c$, si la duración $D$ es igual a $t_c$; con pico reducido a $Q\,D/t_c$ si $D$ es menor; y trapecial si es mayor. La HEC-22 estima de forma preliminar el volumen de detención con un hidrograma triangular de base $2\,t_c$: $V_s = 0{,}5\,t_i\,(q_i - q_o)$, con $V_s$ en m³, $t_i$ en s y los caudales máximos de entrada $q_i$ y salida $q_o$ en m³/s. El MTC, en cambio, llama así a la formulación de Témez para cuencas naturales de menos de 770 km².

Procedimiento

1. Verificar que el área y $t_c$ estén dentro del ámbito de la norma del proyecto.
2. Medir la superficie de cada cobertura y calcular el coeficiente ponderado.
3. Calcular $t_c$ como tiempo de entrada más tránsito, con el mínimo normativo.
4. Leer la intensidad en la curva IDF con duración $t_c$ y el período de retorno de diseño.
5. Calcular $Q$ con el divisor que corresponda a la unidad del área.
6. Revisar el área parcial y dimensionar el elemento.

Ejemplo resuelto

Datos. Un barrio de 18 ha drena a un colector. El tiempo de entrada es de 8 min y el agua recorre luego 900 m de tubería a 1,5 m/s. Se diseña para $T$ = 10 años, mínimo de la Resolución 0330 para tramos de más de 10 ha, con los valores medios del SERVIU. La ecuación IDF es ilustrativa, no corresponde a ninguna estación y no debe usarse en proyectos:

con $i$ en mm/h, $T$ en años y $D$ en minutos.

1. Coeficiente ponderado.

2. Tiempo de concentración. El tránsito dura $900/(60 \times 1{,}5)$ = 10 min, así que $t_c$ = 8 + 10 = 18 min, sobre el mínimo de 5 min.

3. Intensidad. Con $T^{0{,}20}$ = 1,5849 y $(18 + 10)^{0{,}70}$ = 10,304, $i$ = 400 × 1,5849 / 10,304 = 61,52 mm/h, equivalente a 18,46 mm en 18 min.

4. Caudal con el área en hectáreas.

5. Comprobación con el área en km².

Con la forma del SERVIU, 0,5945 × 61,52 × 180.000 m² / 3.600 = 1.829 L/s. Las tres expresiones coinciden: 1,829 m³/s, o 1.829 L/s.

6. Área parcial. Se supone que techos, calles y patios (10,8 ha, coeficiente 0,824) llegan a los sumideros en 2 min, con lo que $t_{c1}$ = 12 min. De los prados aportan en ese tiempo $A_c$ = 7,2 × 12 / 18 = 4,8 ha. Las 15,6 ha contribuyentes tienen coeficiente (8,901 + 4,8 × 0,25) / 15,6 = 0,6475 y la intensidad para 12 min es 72,84 mm/h:

Supera en 11,8 % al caudal de toda la cuenca y gobierna el diseño: 2,044 m³/s, o 2.044 L/s.

7. Verificación con 100 años. Para 18 min la IDF da 97,51 mm/h y el caudal de toda la cuenca es 2,898 m³/s. Con $C_f$ = 1,25 sube a 3,623 m³/s y con los máximos del SERVIU (coeficiente 0,698), a 3,401 m³/s. La memoria de cálculo debe declarar qué criterio se usó.

Limitaciones y paso a hidrogramas

• Entrega solo el caudal máximo, no el volumen ni la forma de la crecida.
• Supone lluvia uniforme; CONAGUA exige reducir la lluvia por área en colectores de cuencas mayores de 10 km².
• El coeficiente fijo no representa la humedad antecedente.
• El resultado es sensible al $t_c$, que se estima con fórmulas empíricas dispersas.

Cuando se superan los límites de área o hay almacenamiento, se pasa a un hidrograma de crecida: la lluvia neta se calcula con el número de curva CN u otro modelo de abstracciones y se transforma con un hidrograma unitario o un modelo de simulación. La Resolución 0330 lo exige sobre 80 ha, y CONAGUA pide simulación cuando la red tiene almacenamientos importantes.

Errores frecuentes

• Omitir el factor de conversión. $Q = C\,i\,A$ con $i$ en mm/h y $A$ en ha da 360 veces el caudal en m³/s.
• Cruzar divisor y unidad. Dividir por 3,6 con $A$ en hectáreas multiplica el caudal por 100; dividir por 360 con $A$ en km² lo divide por 100.
• Usar una duración distinta de $t_c$. Entrar a la IDF con 60 min o con lluvia diaria rompe la hipótesis de área contribuyente completa.
• Sumar caudales de subcuencas. Se acumula $\sum C_k\,A_k$ y se recalcula la intensidad; sumar picos no simultáneos sobredimensiona la red.
• Ignorar el área parcial. Una zona impermeable de respuesta rápida puede dar más caudal que toda la cuenca.
• Ajustar dos veces por período de retorno. Tomar el máximo del rango y además multiplicar por $C_f$ duplica la corrección.
• Salir del ámbito. Aplicarlo a cuencas urbanas de varios km² o a volúmenes de almacenamiento contradice las normas revisadas.

Preguntas frecuentes

Fuentes

• Kilgore, R., Atayee, A. T. y Herrmann, G. (2024). Urban Drainage Design, Hydraulic Engineering Circular No. 22 (4.ª ed., FHWA-HIF-24-006). Federal Highway Administration. fhwa.dot.gov
• Brown, S. A., Schall, J. D., Morris, J. L., Doherty, C. L., Stein, S. M. y Warner, J. C. (2009, rev. 2013). Urban Drainage Design Manual, Hydraulic Engineering Circular No. 22 (3.ª ed., FHWA-NHI-10-009). Federal Highway Administration. fhwa.dot.gov
• Ministerio de Vivienda, Ciudad y Territorio de Colombia (2017). Resolución 0330 de 2017. normograma.sena.edu.co
• SERVIU Metropolitano (s. f.). Capítulo 5: Diseño de elementos urbanos de infraestructura de aguas lluvias. pavimentacion.metropolitana.minvu.cl
• Ministerio de Transportes y Comunicaciones del Perú (2011). Manual de Hidrología, Hidráulica y Drenaje. portal.mtc.gob.pe
• Comisión Nacional del Agua (2007). Manual de Agua Potable, Alcantarillado y Saneamiento: Alcantarillado pluvial. conagua.gob.mx
