Al momento de diseñar tubería, se debe tener en cuenta el comportamiento de los elementos de la red y una consulta que siempre aparece al momento de calcular la pérdida de carga o altura piezométrica en un tubería debido a la fricción por el paso del agua -que lógicamente debe de ser calculo al momento de diseñar con EPANET- es cuales son los coeficientes de pérdidas para utilizar.
Pues esto se puede realizar utilizando las siguientes fórmulas:
- Darcy-Weisbach (para todo tipo de líquidos y regímenes)
- Hazen-Williams (sólo para agua)
- Chezy-Manning (para canales y tuberías de gran diámetro)
(1)
En donde:
hL: pérdida de carga
Q: caudal
A: coeficiente de resistencia
B: exponente de caudal
Los valores de los parámetros A y B se encuentran a continuación:
Los coeficientes de rugosidad, para las tres fórmulas mencionadas anteriormente y clasificadas según el tipo de tubería son las siguientes:
El factor de fricción f de la fórmula de Darcy-Weisbach se calcula dependiendo del tipo de régimen, es decir con uno de los siguientes métodos:
- Flujo laminar (Re < 2000) se emplea la fórmula de Hazen-Poiseuille:
(2)
- Flujo turbulento (Re > 4000) Se emplea la aproximación de Swamee y Jain a la fórmula de Colebrook-White:

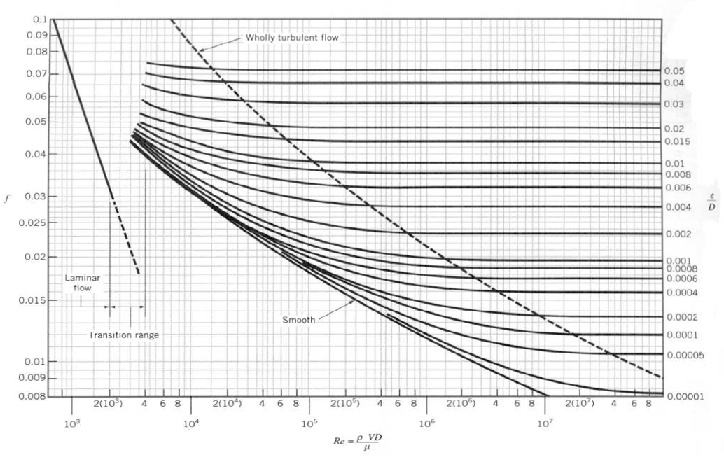

- Para flujo de transición (2000 < Re < 4000) aplica una interpolación cúbica al driagrama de Moody.
Esperamos que la información te haya sido de ayuda, te recordamos que puedes descargar epanet y sus manuales desde nuestro, en el siguiente enlace: Descargar Epanet y manuales.
Cualquier duda o problema no dudes en comentar.
Lo que no es claro es explicar que el programa Epanet calcula las pérdidas por fricción por fórmulas indicadas, en su interior, pero no calcula las perdidas locales por accesorios y que se debe hacer en esos casos. Creo que amerita no solo explicar las formulaciones, sino la practicidad que debe realizarse en el manejo de Epanet para involucrar pérdidas locales. No les parece?
Si puedes colocar las pérdidas locales debido a Accesorios, en las propiedades de la tubería puedes definir “Coeficiente de Pérdidas” donde puedes colocar la suma de todas los coeficientes de pérdidas de Codos, Tee, Válvulas, etc. Recuerda que la pérdida de carga es hl=KxV2/2g por lo tanto puedes sumar las K de cada pérdida por accesorio (k1+k2+k3+k4+…+ki) y así hl será el total de pérdidas por accesorios de esa tubería.
buenos dias pero el valor introducir en la linea de “loss coefc” es la suma de Ki entiendo??
