El aforador de cresta ancha, es uno de los más utilizados junto a los aforadores parshall para la medición de caudal y se caracteriza por tener un fondo y paredes planas, por lo que su construcción es relativamente sencilla, pudiendo ser generalmente de hormigón cuando son fijos y de fibra de vidrio o acero cuando son móviles.
Debes tener en consideración que este tipo de aforadores debe de trabajar en flujo libre, es decir que debes de tener cuidado con la pendiente del canal.
La ecuación de este tipo de aforadores está dada por:
En donde:
Q: Corresponde al caudal en litros/segundo
C: Coeficiente para cada aforador
n: Coeficiente para cada aforador
Ha: Altura del aforador aguas arriba en metros
Consideraciones constructivas:
- El aforador tiene que estar nivelado
- La sección de canal debe ser lo más recta posible, de unos 10 metros aproximadamente, además debe carecer de obras que obstruyan el libre paso del agua.
- El canal debe tener una ancho uniforme, una pendiente uniforme no menor al 1 %
Diseño de aforador de cresta ancha (50×180)
|
ANCHO ACEQUIA METROS (Bc) |
CAUDAL A MEDIR LITROS/SEG | TRAMO | RESALTO | RAMPA LARGO METROS (Lb) | Escala distancia al resalto metro (Lc) | |||||
|
LARGO |
ALTURA | TAMAÑO |
UBICACIÓN |
|||||||
|
MIN |
MAX | METROS (Lt) | METROS (H) | ALTO (P) | LARGO (L) | COMIENZO (Lr) |
FINAL (Ld) |
|||
| 0.5 | 6 | 190 | 1.8 | 0.5 | 0.1 | 0.5 | 0.8 | 0.5 | 0.3 |
0.7 |
La literatura habla de un error asociado cercano al 2% con éste tipo de aforadores, aunque siempre es recomendable realizar calibraciones de los mismos, mediante aforos.
Otros diseños de aforador de cresta Ancha
|
Tamaño |
Ancho Canal metros (bc) | Caudal a medir litros/seg | Tramo | Resalto | Rampa Largo metros (Lb) | Escala Distancia al Resalto metro (Lc) | Materiales de construcción | |||||
|
Largo |
Altura | Tamaño |
Ubicación |
|||||||||
|
Min |
Max | Metros (U) | Metros (H) | Alto (P) | Largo (L) | Comienzo (Lr) |
Final (Ld) |
|||||
|
A |
0.3 | 5 | 114 | 1.8 | 0.5 | 0.1 | 0.5 | 0.8 | 0.5 | 0.3 | 0.7 | Hormigón simple (1 cemento x 5 ripio sin hierro) 8-10 cm de espesor |
|
0.4 |
3 | 160 | ||||||||||
| 0.5 | 5 |
190 |
||||||||||
| B |
0.5 |
9 | 219 | 2.05 | 0.5 | 0.1 | 0.75 | 0.8 | 0.5 | 0.3 | 0.7 | Parrilla de hierro 4.2 mm, cruzado cada 15 cm. Hormigón simple 10-12 cm de espesor |
|
0.6 |
11 | 263 | ||||||||||
|
0.7 |
13 |
306 |
||||||||||
| 0.8 | 15 |
350 |
||||||||||
| 0.9 | 17 |
394 |
||||||||||
|
1 |
19 |
438 |
||||||||||
| C |
0.5 |
9 | 344 |
2.35 |
0.8 |
0.2 | 0.75 | 1 | 0.5 | 0.4 | 0.9 | Parrilla de hierro 6 mm, cruzado cada 15 cm. Hormigón simple 10-12 cm de espesor |
|
0.6 |
11 |
413 | ||||||||||
| 0.7 | 13 |
482 |
||||||||||
| 0.8 | 15 |
551 |
||||||||||
|
0.9 |
17 | 620 | ||||||||||
| 1 | 19 |
689 |
||||||||||
| D | 1 | 30 | 1110 | 3 | 1 | 0.2 | 1 | 1.4 | 0.6 | 0.4 |
1.35 |
|
|
1.1 |
33 | 1221 | ||||||||||
|
1.2 |
35 |
1332 |
||||||||||
| 1.3 | 39 |
1443 |
||||||||||
|
1.4 |
42 | 1554 | ||||||||||
| 1.5 | 45 |
1666 |
||||||||||
Instrucciones constructivas:
¿Cómo construyo mi aforador?
En el lugar seleccionado para colocar el aforador, se debe construir una acequia de hormigón, con el fondo a nivel cero de paredes verticales, lograremos de esta manera tener una sección uniforme. Con las medidas del ancho de la acequia y el caudal máximo a medir, en la Tabla, seleccionamos el aforador y con ello sus dimensiones. Se inicia con la construcción del fondo, el mismo debe estar a nivel cero y ser algo más ancho que la acequia, para que una vez construidas las paredes, tenga el ancho deseado. El largo del fondo y de las paredes se obtiene de la Tabla Tanto el fondo como las paredes deben tener una terminación perfectamente lisa. El escalón de resalto debe construirse según los datos obtenidos en la Tabla.Para la construcción del resalto basta con colocar un encofrador y rellenar el escalón con hormigón. La parte superior del resalto debe tener nivel cero en todos los sentidos. Una vez fraguado el resalto, se construye la rampa con el largo indicado en la Tabla. Al igual que para las paredes y el resalto, la rampa debe tener una terminación perfectamente lisa.
¿Cómo coloco la escala del aforador de cresta ancha?
La escala se coloca sobre una de las paredes a una distancia Lc (que para cada caso se encuentra en detalle en la Tabla), se instala perfectamente nivelada, donde el cero de la escala se encuentra al mismo nivel del resalto.

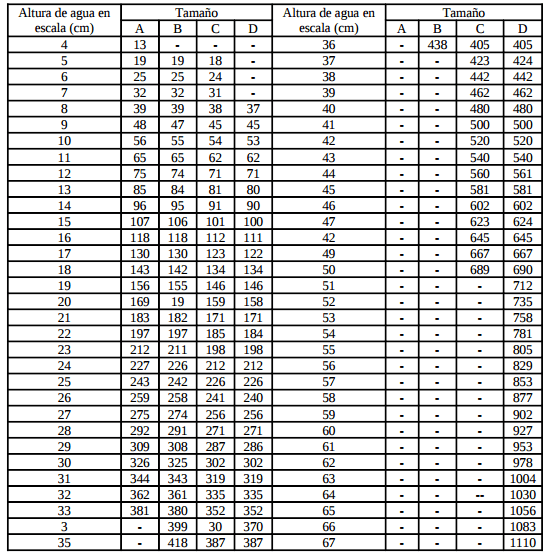

Para obtener la curva de gasto del aforador de cresta ancha, simplemente debes de dirigirte a la siguiente tabla (esta tabla se encuentra por metro de ancho de aforador, por lo que debes ajustar sus valores al ancho real de tu aforador):
Fuentes:
Inta – Manual Medición del Agua de Riego
Aforador de cresta ancha – Ricardo Bagini Folleto n° 108 INTA E.E.A Mendoza
Link en nuestro servidor: CAPÍTULO II – AFORO DE CAUDALES DE RIEGO, Trabajo: “Aforos” de Carlos E. Schilardi, Cátedra de Hidrología Agrícola, Facultad de Ciencias Agrarias, Universidad Nacional de Cuyo | Link en fuente
