Diseño de drenaje pluvial urbano con el método racional

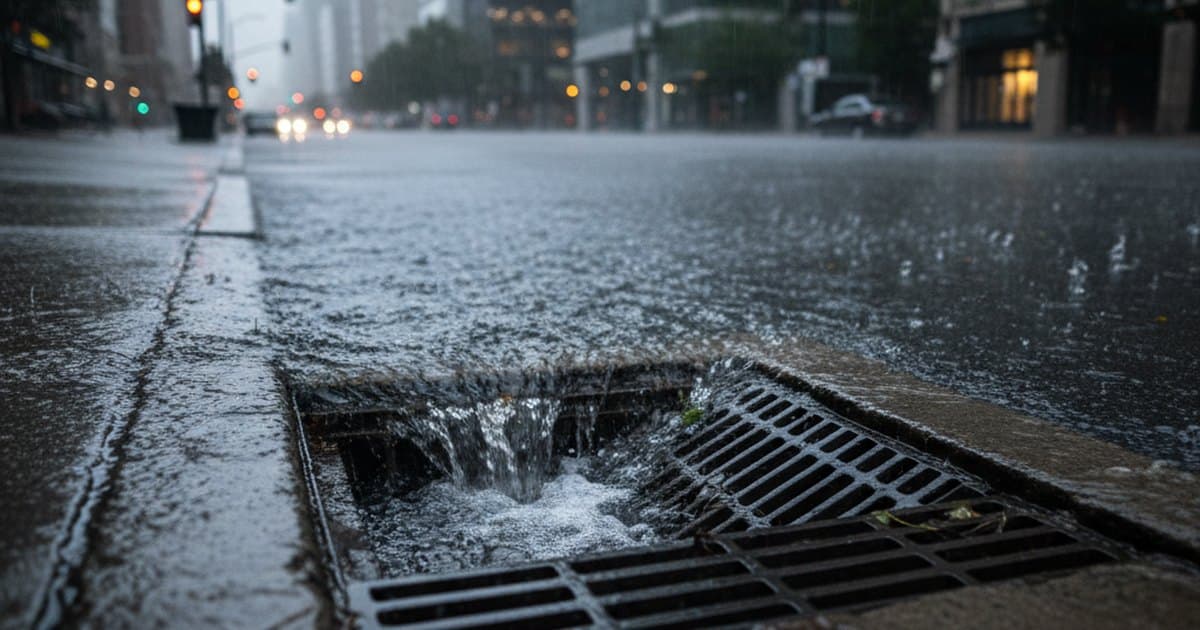

Dimensionar la red de aguas lluvia de un barrio —los sumideros, los colectores, las descargas— es un problema cotidiano de la ingeniería civil. Para cuencas urbanas pequeñas, el método de cabecera sigue siendo el más antiguo y robusto: el método racional.
La fórmula
El método racional estima el caudal punta de diseño como:
con en m³/s, el coeficiente de escorrentía (adimensional), la intensidad de lluvia en mm/h y el área de la cuenca en km² (el factor 3,6 ajusta las unidades; con en hectáreas se usa 360). Detrás hay un supuesto fuerte: el caudal máximo ocurre cuando toda la cuenca aporta a la vez, lo que sucede para una lluvia de duración igual al tiempo de concentración.
Los tres ingredientes
1. Coeficiente de escorrentía C
Representa la fracción de lluvia que se convierte en escorrentía. Va desde ~0,10 en suelos permeables con vegetación hasta 0,70–0,95 en superficies impermeables (techos, pavimentos). En una cuenca mixta se pondera por áreas.
2. Tiempo de concentración
Es el tiempo que tarda el agua en viajar desde el punto más alejado hasta la salida. Se estima con fórmulas como Kirpich. Fija la duración de la lluvia de diseño. (Puedes calcularlo en nuestra calculadora de tiempo de concentración.)
3. Intensidad de lluvia
Se obtiene de las curvas IDF, entrando con la duración igual al tiempo de concentración y el periodo de retorno de diseño (por norma, mayor para colectores principales que para sumideros).
El procedimiento, paso a paso
- Definir el periodo de retorno de diseño según la importancia de la obra.
- Delimitar la cuenca y calcular su tiempo de concentración.
- Leer la intensidad en la curva IDF para esa duración y periodo de retorno.
- Determinar el coeficiente C ponderado.
- Calcular y dimensionar el conducto (por ejemplo, con la ecuación de Manning).
Límites y buenas prácticas
El método racional es válido para cuencas pequeñas (por lo general menores a unas pocas km²) y entrega solo el caudal punta, no el hidrograma completo. Para cuencas mayores o para diseñar almacenamiento conviene usar modelos lluvia-escorrentía como SWMM. Aun así, por su simplicidad y trazabilidad, sigue siendo el estándar para el drenaje urbano de detalle.
Calcula el caudal directamente con nuestra calculadora del método racional.
Fuentes: Chow, Maidment & Mays, Applied Hydrology (1988); manuales de drenaje urbano (p. ej. Manual de Carreteras, Chile).
